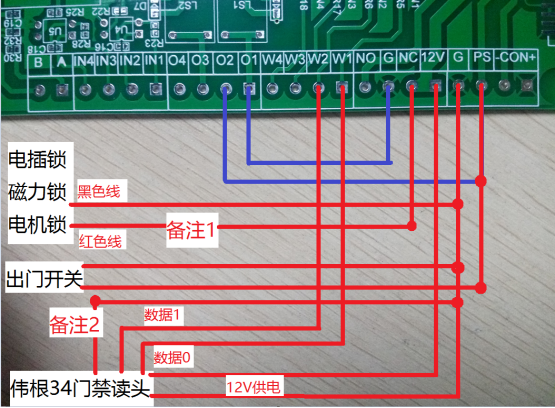

备注1：市面大部分门禁锁具都是2两线（电源）直接控制，掉电开门，通电关闭；所以该线一般连接NC。NC为12V常闭开关。本公司提供锁具均为该方式。



备注2：我公司提供的读头使用的是伟根34协议的读头，按颜色对应为：备注2,WG26/WG36切换（棕色）；数据1（白色）；数据0（绿色）；12V（红色）；GND（黑色）。该读头支持两种协议：伟根26/伟根34，切换由棕色线接入GND选择伟根34协议。如不使用本公司提供的读头，请自行研究，为控制器W1接入伟根34协议数据0（绿色），W2接入伟根34协议数据1（白色）。



出货已有接线：（蓝色线）

1：O1—GND

2：O2—PS



门禁控制器外设备界限：

1：W1：输入读头伟根34数据0

2：W2：输入读头伟根34数据1

3：PS：常态12V，与GND短接，一般可以用于接入出门开关

4：NC：12V常闭开关

5：NO：12V常开开关
